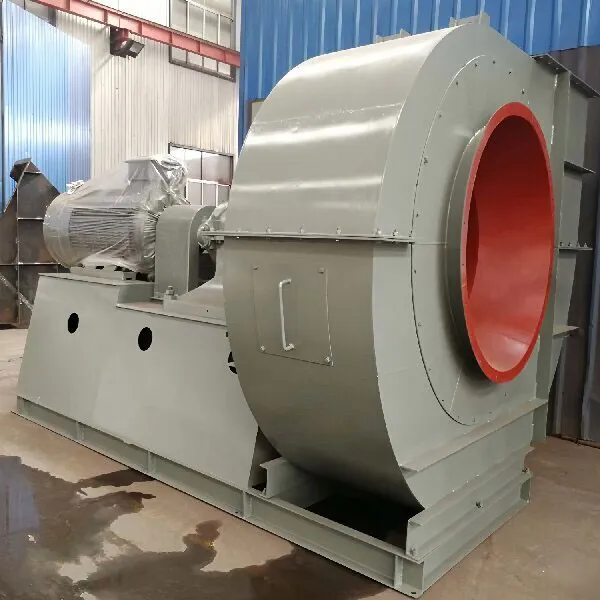

Installation betyder noget for kedelinduceret udkast til ventilator
1. hele centrifugalventilatorenheden skal placeres direkte på fundamentet og udjævnes ved hjælp af parrede skrå shims.
2. For stedmonterede centrifugalfans skal de bearbejdede overflader på basen beskyttes korrekt og ikke skulle have rust eller skade. Når man placerer basen på fundamentet, skal den udjævnes ved hjælp af parrede skrå shims.

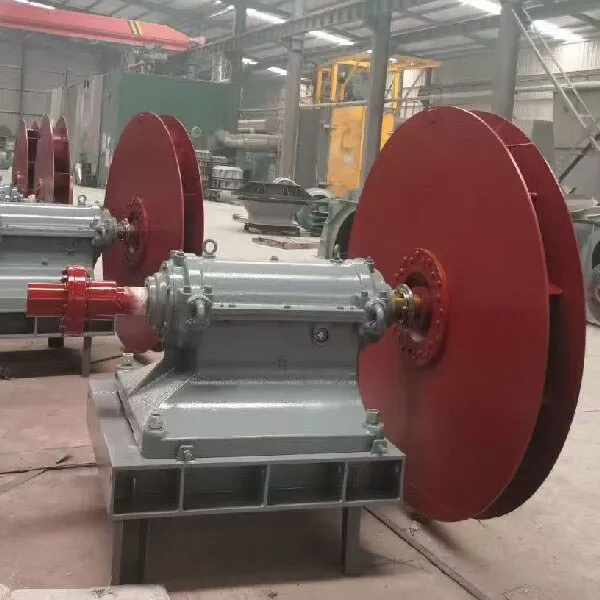

3.. Bæreboliger skal tæt passe til basen, med langsgående niveauafvigelse, der ikke overstiger 0,2/1000, målt med et niveau på hovedakslen, og tværgående niveauafvigelse, der ikke overstiger 0,3/1000, målt med et niveau på det vandrette midtplan i lejeboligen.
4. Inden skrabning af lejeskaller, skal rotorens akselinie være på linje med kabinetakse -linjen, hvilket samtidig justerer kløften mellem pumpehjulet og indløbet og kløften mellem hovedakslen og bagsiden af pladen, der bærer hul i foringet for at imødekomme specifikationerne i udstyrets tekniske dokumenter.
5. Under samlingen af hovedakslen og lejeskaller skal kontroller udføres i henhold til specifikationerne i udstyrets tekniske dokumenter. Rydningen mellem lejedækslet og lejeskallen skal opretholdes ved 0,03 til 0,04 millimeter (målt ved den ydre diameter af lejeskalet og den indre diameter af lejeboliger).
6. Når du samler blæserhuset, skal kabinet placering justeres baseret på rotoraksecentrelinjen, og de aksiale og radiale huller mellem skovlhjulets indløb og foringsindløbet skal justeres til det rækkevidde i udstyrets tekniske dokumenter. Kontroller på samme tid, om ankerboltene fastgøres sikkert. Hvis udstyrets tekniske dokumenter ikke specificerer gapværdierne, skal det generelle aksiale gap være 1/100 af pumpehjulets ydre diameter, og det radiale hul skal fordeles ensartet med en værdi på 1,5/1000 til 3/1000 af pumpehjulets ydre diameter (for mindre ydre diametre, tag den større værdi). Under justering skal du stræbe efter at minimere GAP -værdierne for at forbedre ventilatoreffektiviteten. Ved justering af ventilatoren skal forkert justering mellem ventilatorakslen og motorakslen ikke overstige 0,05 millimeter radialt og bør ikke overstige 0,2/1000 i hældning. For centrifugalventilatorer med rullende lejer kan den forkert justering af de lejede huller på de to bærende rammer bestemmes, efter at rotoren er installeret, baseret på, om rotationen er glat.
