Støvfjernelsescentrifugalventilatorer bruges i industrielle støvopsamlingssystemer som centrifugalventilatorer.
Støvfjernelsescentrifugalventilatorer bruges i industrielle støvopsamlingssystemer som centrifugalventilatorer. Følgende detaljer dækker deres arbejdsprincip, strukturel sammensætning, præstationsegenskaber og anvendelsesområder:
Arbejdsprincip
Indsugningstrin: Støvbelastet gas kommer ind i ventilatoren gennem indsugningsporten og accelererer under den højhastighedsrotation af pumpehjulet og får kinetisk energi.
Centrifugalseparationsstadium: Under virkningen af pumpehjulsbladene genererer gassen centrifugalkraft, hvilket får støvpartikler til at blive kastet mod den indre væg i huset på grund af inerti og derefter gå ind i støvopsamleren, såsom posefiltre eller cyklonstøvopsamler.
Typer af støvfjernelsescentrifugalfans
1. Ventilatoren er designet som en enkelt sugetype. Størrelser spænder fra nr. 2.8 til 29.
2. Hver type ventilator kan også fremstilles i enten venstre rotation eller højre rotationsformer. Fra den motoriske side, hvis pumpehjulet roterer med uret, kaldes det en højre fan, betegnet med "rigtigt"; Hvis det mod uret, kaldes det en venstre fan, betegnet med "venstre".
3.. Vinklen på ventilatorens udledningsudgang er angivet med vinklen på husets udledning.
4. Ventilatordrevningsmetoderne inkluderer:
A-type: direkte forbindelse til motoren
B-type og C-type: Beltdrev
D-type: Koblingsdrev
Udstødningsstadiet: Den oprensede gas udledes gennem ventilatorens udstødningsport og afslutter støvfjerningsprocessen.
Impeller: Typisk designet med bagudbelagte klinger, lavet af stålplader med høj styrke, der er svejset eller nittet sammen, hvilket giver fremragende slidstyrke og aerodynamisk ydeevne, hvilket effektivt reducerer energiforbruget. Nogle skovlhjul er belagt med slidbestandige materialer eller gennemgår svejsningsoverlejringsbehandling for at tilpasse sig miljøer med højt støv.

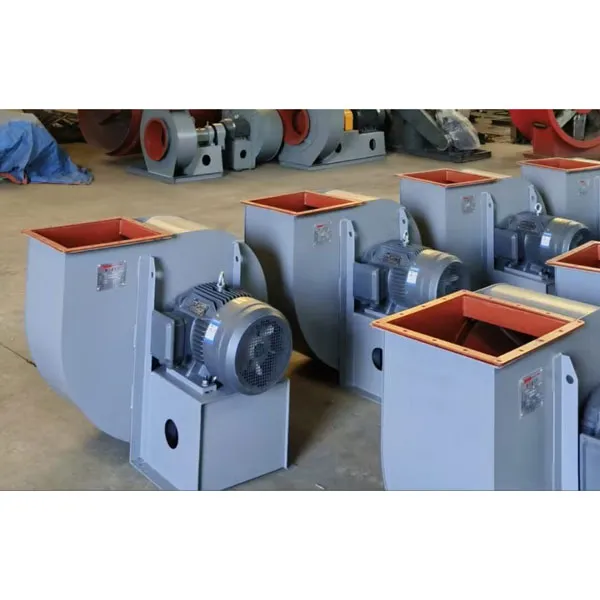

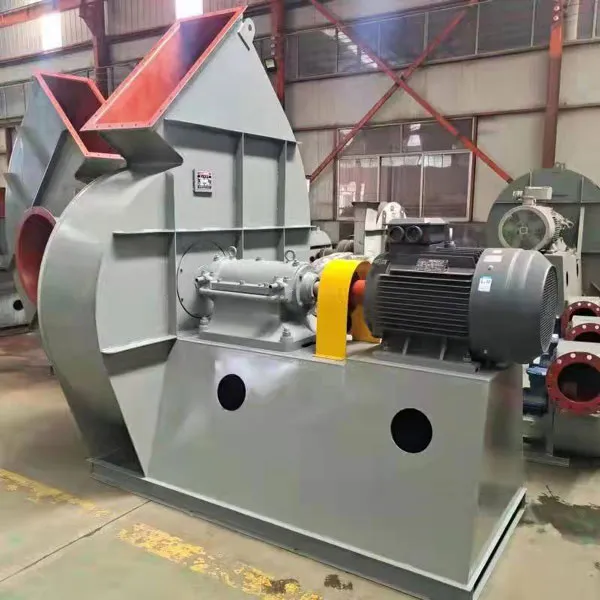

Fan af A-typen består af foringsrør, indsugningsport, pumpehjul, supportramme, justerbar dør (afhængigt af kundebehov) og motor, blandt andre. B, C og D -typer har desuden transmissionskomponenter. Fansen gennemgår streng testning, før de forlader fabrikken, med amplitude, der opfylder nationale standarder. For modeller over størrelse 18#købes hele supportrammen baseret på kundebehov (typisk ved hjælp af konkrete fundamenter). Foringsrøret er lavet af stålplader, der giver robust pålidelighed, der er tilgængelig i enten integreret eller semi-åbne design, hvor sidstnævnte letter vedligeholdelse. Modeller under størrelse 14# er for det meste integrerede, mens de over størrelse 14# generelt er semi-åbne. Skovlhjulet består af klinger, en buet frontskive og en flad bageste disk, svejset sammen. Det skal gennemgå statisk og dynamisk afbalancering for at sikre jævn rotation og optimal ydelse. Transmissionsafsnittet inkluderer hovedakslen, bærende boliger, rullende lejer og remskive (eller kobling), udstyret med vandkølende enheder til at afkøle lejerne og udvide deres levetid. Indsugningsporten svejses fra stålplader i en konisk form, der danner en strømlinet konvergente struktur, der er installeret på siden af ventilatoren, med et buet tværsnit langs den aksiale retning, hvilket gør det muligt for gasser at komme ind i pumpehjulet glat med minimalt tab. Den justerbare dør er installeret foran på indsugningsporten, der regulerer luftstrømsvolumen, mens den opretholder konstant ventilatorhastighed (tryk). Hele understøttelsesrammen er lavet af kanalstål og stålplader, hvilket sikrer fast, stabil og holdbar konstruktion. Motoren bruger motorer af høj kvalitet med kobberkerner, som typisk misligholder energieffektivitetsmotorer. Tilpasningsmuligheder inkluderer frekvensomdannelsesmotorer, eksplosionssikre motorer og motorer med energieffektivitetskvaliteter over klasse 2.
Høj effektiv energibesparelse: Optimeret aerodynamisk design opnår en effektivitet på over 85%, hvilket sparer 10%-20%energi sammenlignet med almindelige fans.
Høj slidbestandighed: Impellerne kan coates med slidbestandigt materialer eller gennemgår svejsningsoverlay-behandling, der er i stand til at modstå miljøer med højt støv og forlænge ventilatorens levetid.
Lav støj: Optimerede bladvinkler og kabinetstrukturer resulterer i driftsstøj normalt under 85 dB (A), hvilket bidrager til forbedrede arbejdsvilkår.
Nem vedligeholdelse: Foringsrøret er generelt designet til adskillelse, letter inspektion og udskiftning af pumpehjulet, hvilket reducerer vedligeholdelsesomkostninger og vanskeligheder.
