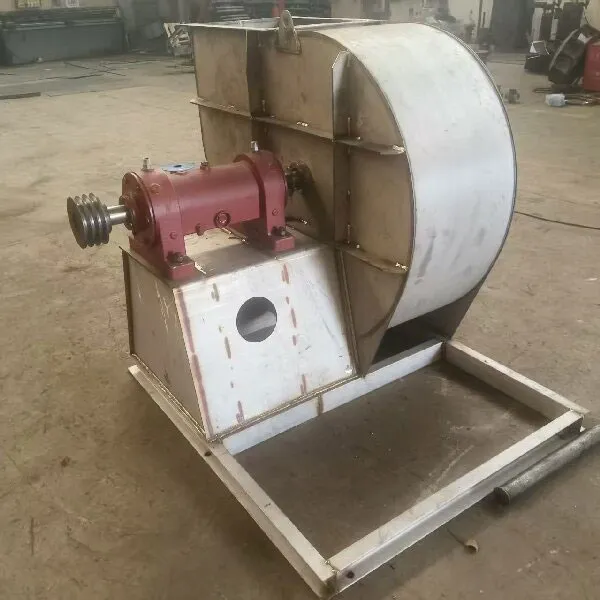

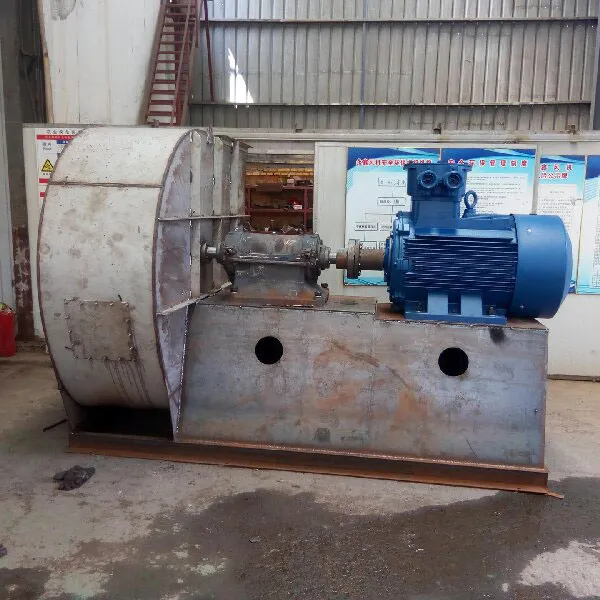

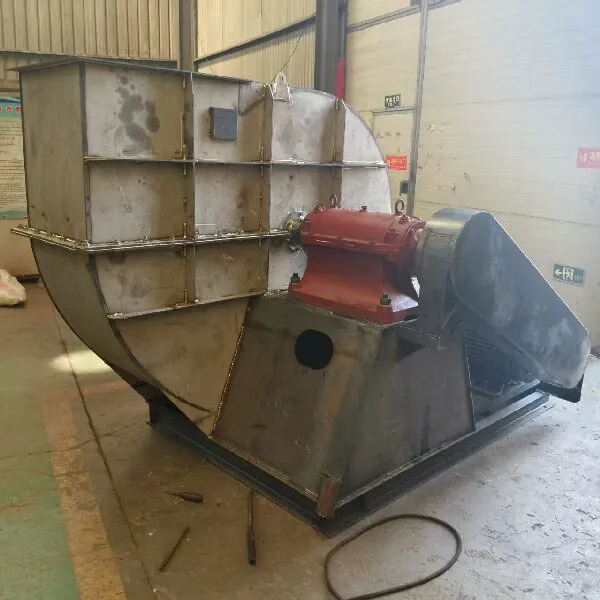

Rustfrit stålcentrifugalventilator

Rustfrit stålcentrifugalventilator er et ventilationsudstyr lavet af høj kvalitet rustfrit stålmateriale.

Send anmodning

Beskrivelse

markør

Produktbeskrivelse

Rustfrit stålcentrifugalventilator er et ventilationsudstyr lavet af høj kvalitet rustfrit stålmateriale. Følgende detaljer introducerer sit arbejdsprincip, strukturel sammensætning, egenskaber og applikationer:

Arbejdsprincip

Gasindløb: Når skovlhjulet begynder at rotere, kastes gassen i midten af skovlhjulet mod den ydre kant af skovlhjulet, hvilket får trykket i midten af pumpehjulet til at falde og danne et nævntryksområde. Ekstern gas trækkes derefter ind i midten af pumpehjulet under virkningen af atmosfærisk tryk gennem indløbsporten.

Gasacceleration: Den gas, der kommer ind i skovlhjulet, accelereres langs den buede overflade af knivene på grund af den kraft, der udøves af knivene, og samtidig kastes den mod den ydre kant af skovlhjulet under virkningen af centrifugalkraft, hvilket øger gassens kinetiske energi.

Gasudladning: Den gas, der er blevet accelereret og kastet mod den ydre kant af pumpehjulet, kommer ind i volute. Inde i volute decelererer gassen gradvist og omdanner sin kinetiske energi til tryk energi, som derefter udledes fra ventilatorens udløb.

Strukturel sammensætning af rustfrit stålcentrifugalventilator

Impeller: Som kernekomponenten i ventilatoren er den normalt lavet af rustfrit stål svejset sammen og gennemgår præcis dynamisk balancekorrektion for glat drift med minimal vibration. Efter dannelse er pumpehjulet nødt til at gennemgå statisk og dynamisk balance-korrektion og overhastighedstest for at sikre dens stabilitet og pålidelighed under højhastighedsrotation.

Volute: Generelt lavet af rustfrit stålplader af høj kvalitet, der er svejset til en volute form, er dens funktion at opsamle den gas, der kastes ud af pumpehjulet og omdanne gasens kinetiske energi til tryk energi. Nogle volutter har også varmebestandige foringer for at forbedre ventilatorens høj temperatur-modstand.

Motor: Giver strøm til ventilatorens drift, typisk ved hjælp af motorer med høje beskyttelsesniveauer og gode isoleringsegenskaber til at tilpasse sig forskellige arbejdsmiljøer. Motoren er forbundet til ventilatorens hovedaksel via koblinger eller remskiver, hvilket kører pumpehjulet til at rotere.

Drivenhed: Sammensat af hovedakslen, bærende boliger, køleanordning osv. Hovedakslen er lavet af stål af høj kvalitet, præcisions-vendte og tempererede, hvilket giver høj styrke og slidstyrke. Bæreboliger understøtter hovedakslen og sikrer dens rotationsnøjagtighed. Nogle fans er udstyret med vandkølede lejehuse for at reducere lejetemperaturen og forlænge lejet liv.

Supportramme: Bruges til at understøtte den overordnede struktur af ventilatoren og sikre dens stabilitet. For store fans har understøttelsesrammen også vibrationsdæmpende ydeevne for at minimere vibrationer og støj genereret under ventilatordrift.

Indløbs- og udløbsflanger: Standardiseret konfiguration til praktisk forbindelse med kanaler, hvilket sikrer glat gasstrøm.

Rustfrit stålcentrifugalventilatortyper

1. Ventilatoren er designet som en enkelt sugetype. Størrelser spænder fra nr. 2.8 til 29.

2. Hver type ventilator kan også fremstilles i enten venstre rotation eller højre rotationsversioner. Fra den motoriske sidebillede, hvis skovlhjulet roterer med uret, kaldes det en højre fan, betegnet med 'rigtigt'; Hvis det mod uret, kaldes det en venstre fan, betegnet med 'venstre'.

3. Ventilatorens udledningsvinkel er angivet med kabinets udledningsvinkel.

4. Ventilatordrevningsmetoderne inkluderer: A-type til direkte kobling til motoren; B-type og C-type til bæltedrev; D-type til koblingsdrev.

Funktioner af fans af rustfrit stål

Stærk korrosionsbestandighed: lavet af serier såsom 304/316 rustfrit stål, den har fremragende korrosionsbestandighed, der er velegnet til barske miljøer, der involverer syrer og alkalier, med høj overfladeledning og lav støvopsamling.

Pålidelig ydeevne: Impellerne gennemgår præcis dynamisk balancekorrektion og sikrer stabil drift med minimal vibration; Den volute fremstilles ved hjælp af en stemplingsproces i ét stykke, hvilket tilvejebringer god forsegling; Bæreboliger er designet separat fra huset for nem vedligeholdelse.

Høj effektivitet og energibesparelse: Avanceret bladdesign og optimeret aerodynamisk struktur sikrer præcis matchning af luftstrøm og tryk. Sammenlignet med traditionelle fans giver det højere pres og mere stabil luftstrøm ved det samme energiforbrug, hvilket effektivt reducerer energiforbruget.

Bred applikationsområde: Airflow varierer typisk fra 500 til 500.000 m³/h, med det samlede tryk justerbar fra 800 til 12.000 PA. Driftstemperatur varierer fra -40 ° C til +700 ° C, med specielle modeller, der når endnu højere temperaturer. Beskyttelsesniveauer opfylder eller overstiger generelt IP54 -standarder.

Rigt tilbehør: Fuld serie-skovlplatforme og tredimensionelle modulære teknologiplatforme understøtter tilpasning, hvilket tillader udvælgelse af vandkølede lejekasser, vibrationsisoleringsbaser, lejer og motormærker, indløb/udløb af fleksible forbindelser, bælge, dæmper, lyddæmpere osv. Baseret på kundernes behov.

Applikationsfelter

Industriel sektor: Meget brugt i kemiske, petrokemiske, stål-, maskinerfremstillingsindustrier til gastransport, udstødningsbehandling, ventilation osv., Såsom luftforsyning i stålindustrien og ætsende ga -transport i den kemiske industri.

Byggerisektor: Tilvejebringer ventilation, luftudveksling og røgudstødningstjenester til store kommercielle bygninger, kontorbygninger, hospitaler, underjordiske garager, der sikrer frisk og sikker indendørs luft.

Miljøbeskyttelsessektor: Brugt i spildevandsbehandlingsanlæg, bortskaffelsesfaciliteter, udstødningsbehandlingsprojekter, hjælper med at håndtere og frigive forskellige skadelige gasser, hvilket reducerer miljøforurening.

Mad- og farmaceutisk sektor: I fødevareforarbejdningsanlæg og farmaceutiske fabrikker, der bruges til luftoprensning og ventilation, hvilket sikrer hygiejne og sikkerhed i produktionsmiljøer, opfylder relevante industristandarder.

Andre sektorer: Også relevant i landbrugsavl, fjernelse af elektronisk industri -støv, bilindustriens spraybås udstødning osv.

Zibo Hongcheng Fan Co., Ltd. har specialiseret sig i at producere over 50 serier og mere end 600 specifikationer for fans, der er vidt brugt i minedrift, kulminer, oliefelter, kemiske planter, ovne, metallurgi, kedler, tekstiler og byggematerialer. Brugerdefineret produktion og OEM -tjenester er tilgængelige. Velkommen til at kontakte os for samarbejde.
