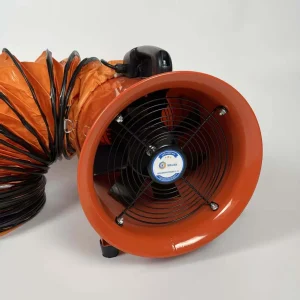

Inteliģents aksiālās plūsmas ventilators: Kad tiek atklātas kaitīgas gāzes, ventilators automātiski signalizē un ieslēdzas. Tas izdala kaitīgās gāzes, lai nodrošinātu darbinieku drošību un veselību slēgtās zonās. Ventilatora ieplūdi var savienot ar gaisa vadu. To var arī izmantot, lai sasniegtu vairākus fanus. To var arī pielāgot atbilstoši klientu īpašajām prasībām.
T30/T35/T40 aksiālās plūsmas ventilatoru pieteikuma veidlapas galvenokārt tiek klasificētas atbilstoši pielietojuma scenārijiem un funkcionālajām prasībām. Izplatītākie veidi ir šādi:
1. Vispārējais ventilācijas un gaisa apmaiņas veids
Šī ir visvienkāršākā aksiālās plūsmas ventilatoru pielietojuma forma, ko galvenokārt izmanto gaisa nomaiņai slēgtās vai daļēji slēgtās telpās, piemēram, rūpnīcās, darbnīcās, noliktavās un pagrabos. Piespiežot gaisa cirkulāciju, tas izvada no telpas netīro gaisu (piemēram, putekļus, smakas un mitru karstu gaisu) un ievada svaigu gaisu, lai uzlabotu iekštelpu gaisa kvalitāti un nodrošinātu personāla komfortu un ražošanas vides drošību. Piemēram, šis veids ir piemērojams tādos gadījumos kā metāla putekļu noņemšana no mehāniskās apstrādes darbnīcām vai mitra karstā gaisa izkliedēšana no tekstila darbnīcām.
2. Pozicionālā gaisa padeve / Dzesēšanas veids
Paredzēts vietējās dzesēšanas vai gaisa padeves vajadzībām noteiktās darba vietās (piemēram, metināšanas stacijas, montāžas operāciju galdi un vietas augstas temperatūras iekārtu tuvumā). To parasti izmanto kopā ar pozīcijai raksturīgiem mobilajiem atbalsta rāmjiem, kurus var pārvietot uz mērķa pozīciju un tieši pievadīt operatoriem gaisu, samazinot vietējo vides temperatūru un izkliedējot kaitīgās gāzes (piemēram, metināšanas dūmus), uzlabojot pozīcijas darbības komfortu un izvairoties no ilgstošas pakļaušanas augstas temperatūras vai netīras vides iedarbībai.
3. Caurules izplūdes / gaisa padeves veids
Dažus aksiālās plūsmas ventilatorus var pielāgot cauruļu sistēmām un izmantot kā cauruļu tipa ventilatorus. Savienojot gaisa vadus, tie var nodrošināt virziena izplūdi vai gaisa padevi noteiktās vietās, piemēram, vietējās izplūdes sistēmās ēkās (piemēram, vannas istabās un papildu izplūdes sistēmās virtuvēm), kā arī procesa gaisa plūsmas pārvadi ražošanas līnijās (piemēram, materiālu dzesēšanas gaisa plūsmas pārvadi vieglās rūpniecības sektorā). Šiem ventilatoriem ir jāatbilst caurules izmēriem, lai nodrošinātu, ka vēja spiediens var pārvarēt caurules pretestību.
4. Papildu siltuma izkliedēšana
Izmanto rūpniecisko iekārtu, elektrisko skapju un mazu saldēšanas iekārtu papildu siltuma izkliedēšanai. Piemēram, T30 ventilators, kas uzstādīts blakus motora korpusam, var paātrināt motora siltuma izkliedi, novēršot iekārtas bojājumus ilgstošas pārkaršanas dēļ; mazais T30 ventilators sadales skapī var noņemt siltumu, ko rada skapja elektriskie komponenti, lai nodrošinātu ķēdes stabilu darbību.
5. Pagaidu avārijas ventilācijas veidsInteliģents aksiālās plūsmas ventilators
T30 ventilatoru ar mobilajiem atbalsta rāmjiem var izmantot kā avārijas ventilācijas aprīkojumu ārkārtas situācijās (piemēram, pagaidu apkopei rūpnīcā, ventilācijai un žāvēšanai pēc ūdens uzkrāšanās pagrabā un kaitīgo gāzu izkliedēšanai negadījuma vietā). Tā mobilā funkcija ļauj ātri reaģēt uz pagaidu ventilācijas vajadzībām un kompensēt stacionāro ventilācijas sistēmu trūkumus.
Aksiālās plūsmas ventilatori ir plaši izmantota vispārēja pielietojuma ventilācijas iekārta ar kompaktu struktūru un stabilu darbību. Tie ir piemēroti dažādām ventilācijas un gaisa apmaiņas vajadzībām dažādos scenārijos. Tālāk sniegts detalizēts ievads par galvenajiem parametriem, konstrukcijas dizainu, atvasinātajiem modeļiem un uzstādīšanas un apkopes aspektiem.
1. Galvenie darbības parametriInteliģents aksiālās plūsmas ventilators
Specifikācijas un gaisa tilpums un spiediens: šāda veida ventilatoriem ir plašs specifikāciju klāsts ar 46 šķirnēm, un lāpstiņu skaits aptver 3, 4, 6, 8 un 9 veidus. Mašīnas numurs svārstās no №2,5 līdz №10 (2,5 asmeņu modelis ir unikāls, un pārējiem asmeņu veidiem ir mašīnas numuri no №3 līdz №10). Gaisa tilpuma diapazons ir 550 – 49500 m³/h, un spiediena diapazons ir 25 – 505 Pa, kas spēj apmierināt dažādu telpu ventilācijas vajadzības.
Ātrums un jauda: 3–8 lāpstiņu modeļi ir saderīgi ar divu veidu motora apgriezieniem, savukārt 9 un 10 lāpstiņu modeļiem ir tikai viens ātrums. Motora jauda mainās atkarībā no modeļa numura un darbības apstākļiem. Maziem modeļiem, piemēram, №2.5, jauda ir pat 0,09 KW, savukārt lieliem modeļiem, piemēram, №10, var sasniegt 11,0 KW, kas spēj apmierināt dažāda gaisa tilpuma un spiediena jaudas prasības.
Ekspluatācijas apstākļi: tas ir piemērots tikai nekodīgu un nespēcīgu putekļu gāzu novadīšanai. Gāzes temperatūra nedrīkst pārsniegt 80 ℃, lai izvairītos no komponentu bojājumiem un ietekmētu iekārtas kalpošanas laiku.
2. Strukturālā projektēšana
Ventilators sastāv no motora, vēja caurules, lāpstiņriteņa, kronšteina un aizsargtīkla.
Darbrats: Tas sastāv no asmeņiem un rumbas. Asmeņi tiek veidoti, štancējot plānas tērauda plāksnes un metināti uz rumbas ārējā apļa. Dažādi asmeņu numuri atbilst dažādiem uzstādīšanas leņķiem. 3 lāpstiņu leņķi ir sadalīti 10° un 15° utt., savukārt 4, 6 un 8 lāpstiņu leņķi ir sadalīti 15° un 20° utt. Leņķa regulēšanu var pielāgot dažādām gaisa apjoma prasībām. Darbrats ir tieši savienots ar motora vārpstu ar augstu transmisijas efektivitāti.Inteliģents aksiālās plūsmas ventilators
Korpuss: tajā ietilpst vēja caurule un pamatnes rāmis. Pamatnes rāmim ir divi materiāli: plāna tērauda plāksne un profils, kas var aizsargāt iekšējās sastāvdaļas un nodrošināt stabilu uzstādīšanu caur pamatnes rāmi, kas ir piemērots fiksētas vai mobilas uzstādīšanas scenārijiem.
Aizsargtīkls: lai novērstu lapu un citu gružu iekļūšanu vēja caurulē un lāpstiņriteņa bojājumus.
Motors: tas ir YE3 enerģiju taupošs vara kodola motors.
3. Atvasinātie modeļi
Galvenais atvasinājums ir sprādziendrošs aksiālās plūsmas ventilators BT30. Darbrats (izņemot rumbu) ir izgatavots no alumīnija, un tas ir apvienots ar sprādziendrošu motoru. Slēdzis ir izvēlēts kā sprādziendrošs slēdzis vai uzstādīts prom no sprādzienbīstamās zonas. Šis modelis ir piemērots tādām nozarēm kā ķīmija un farmācija, un to var izmantot uzliesmojošu, negaistošu gāzu izvadīšanai. Uzstādīšanas process ir tāds pats kā parastajam T30 aksiālās plūsmas ventilatoram, un drošība atbilst īpašu nozaru sprādziendrošas prasībām.
