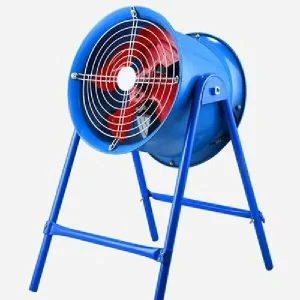

Krovni ventilator s aksijalnim protokom T30, industrijski ispušni ventilator, obrasci primjene ventilatora s 30-osnim protokom uglavnom se klasificiraju na temelju scenarija primjene i funkcionalnih zahtjeva. Uobičajene vrste uključuju sljedeće:
1. Opća ventilacija i vrsta izmjene zraka Roof axial flow fan T30 industrial exhaust fan
Ovo je najosnovniji oblik primjene T30 aksijalnog ventilatora, koji se uglavnom koristi za zamjenu zraka u zatvorenim ili poluzatvorenim prostorima kao što su tvornice, radionice, skladišta i podrumi. Forsirajući cirkulaciju zraka, može izbaciti ustajali zrak (poput prašine, neugodnih mirisa te vrućeg i vlažnog zraka) u prostoriji i unijeti svježi zrak, poboljšavajući kvalitetu unutarnjeg zraka i osiguravajući udobnost osoblja i sigurnost proizvodnog okruženja. Na primjer, prikladan je za scenarije kao što je izbacivanje metalne prašine u radionicama mehaničke obrade i raspršivanje vrućeg i vlažnog zraka u tekstilnim radionicama.
2. Pozicijski dovod zraka/tip hlađenja Krovni aksijalni ventilator T30 industrijski ispušni ventilator
Dizajnirano za potrebe lokalnog hlađenja ili opskrbe zrakom specifičnih radnih mjesta unutar radionice (kao što su stanice za zavarivanje, radni stolovi za montažu i područja u blizini opreme za visoke temperature). Obično se koristi zajedno s mobilnim postoljem i može se premjestiti na ciljani položaj za izravnu opskrbu operatera zrakom, smanjujući lokalnu temperaturu okoliša i raspršujući štetne plinove (kao što su dimovi od zavarivanja), povećavajući udobnost radnog položaja i sprječavajući rukovatelje da budu izloženi visokim temperaturama ili lošoj kvaliteti zraka kroz duga razdoblja.
3. Vrsta ispuha cjevovoda / dovod zraka
Neki T30 aksijalni ventilatori mogu se prilagoditi sustavima cjevovoda i koristiti kao kanalski ventilatori. Spajanjem na zračne kanale mogu postići usmjereni ispuh ili dovod zraka u određenim područjima, kao što su lokalni ispušni sustavi u zgradama (kao što su kupaonice i pomoćni odvod u kuhinji) i prijenos protoka zraka između procesa na proizvodnim linijama (kao što je transport protoka zraka za hlađenje materijala u lakoj industriji). Ovi ventilatori moraju odgovarati veličini cijevi kako bi se osiguralo da tlak zraka može nadvladati otpor cjevovoda.
4. Pomoćno hlađenje Krovni aksijalni ventilator T30 industrijski ispušni ventilator
Koristi se za pomoćno hlađenje industrijske opreme, električnih ormara i malih rashladnih jedinica, itd. Na primjer, ventilator T30 postavljen uz kućište motora može ubrzati hlađenje motora, sprječavajući štetu zbog pregrijavanja od dugotrajnog rada; mali T30 ventilator unutar električnog ormarića može izbaciti toplinu koju stvaraju električne komponente, osiguravajući stabilan rad kruga.
5. Privremeni tip ventilacije u nuždi
Ventilator T30 s pokretnim postoljem može se koristiti kao uređaj za hitnu ventilaciju za iznenadne situacije (kao što je privremeno održavanje tvornica, ventilacija i isušivanje nakon poplave podruma te raspršivanje štetnih plinova na mjestima nesreće). Njegova prijenosna značajka omogućuje brzi odgovor na privremene potrebe ventilacije, nadoknađujući nedostatke fiksnih ventilacijskih sustava.
Ventilator s aksijalnim protokom T30 široko je korištena oprema za aksijalnu ventilaciju opće namjene. Sa svojom kompaktnom strukturom i stabilnim radom, može zadovoljiti potrebe ventilacije i izmjene zraka u različitim scenarijima. Slijedi detaljan uvod iz aspekata kao što su osnovni parametri, konstrukcijski dizajn, izvedeni modeli te instalacija i održavanje:
1. Osnovni parametri performansi Krovni aksijalni ventilator T30 industrijski ispušni ventilator
Specifikacije i volumen zraka i tlak: ova serija ventilatora bogata je raznolikošću, s ukupno 46 modela. Broj oštrica uključuje 3, 4, 6, 8 i 9 vrsta. Brojevi modela kreću se od №2.5 do №10 (tip s 4 oštrice ima jedinstveni broj modela №2.5, dok ostale vrste oštrica imaju brojeve modela od №3 do №10). Raspon volumena zraka je 550 – 49.500 m³/h, a raspon tlaka je 25 – 505 Pa, što može zadovoljiti zahtjeve ventilacije različitih prostora.
Brzina i snaga: Modeli №3 – №8 dostupni su u dvije brzine motora, dok modeli №9 i №10 imaju samo jednu brzinu. Snaga motora ovisi o broju modela i uvjetima rada. Za male modele kao što je №2.5, snaga je samo 0,09 kW, a za velike modele kao što je №10, snaga može doseći 11,0 kW, što može zadovoljiti zahtjeve za snagom za različite količine zraka i tlakove.
Radni uvjeti: Prikladan je samo za prijenos ne-korozivnih i neznatno prašnjavih plinova, a temperatura plina ne smije prelaziti 80°C kako bi se izbjeglo oštećenje komponenti i utjecalo na životni vijek opreme.
2. Strukturni dizajn Krovni aksijalni ventilator T30 industrijski ispušni ventilator
Ventilator se sastoji od motora, zračne cijevi, impelera, nosača i zaštitnog zaslona.
Impeler: sastoji se od lopatica i glavčine, lopatice su oblikovane utiskivanjem tankih čeličnih ploča i zavarene na vanjski krug glavčine. Različiti brojevi noževa odgovaraju različitim kutovima ugradnje. Za tipove s 3 lopatice, kutovi su 10°, 15°, itd., a za tipove s 4, 6 i 8 lopatica, kutovi su 15°, 20°, itd. Podešavanje kuta može se prilagoditi različitim zahtjevima količine zraka. Rotor je izravno povezan s osovinom motora, osiguravajući visoku učinkovitost prijenosa.
Kućište: uključuje zračnu cijev i osnovni okvir. Osnovni okvir izrađen je od tankih čeličnih ploča i profila, koji mogu zaštititi unutarnje komponente i postići stabilnu instalaciju kroz osnovni okvir, pogodan za scenarije fiksne i mobilne instalacije.
Zaštitni zaslon: Sprječava da lišće i drugi otpad uđu u zračnu cijev i oštete impeler.
Motor: To je YE3 motor s bakrenom jezgrom koji štedi energiju.
3. Izvedeni modeli
Glavni izvedeni model je BT30 eksplozivni aksijalni ventilator. Njegov impeler (isključujući disk osovine) izrađen je od aluminija, a opremljen je motorom otpornim na eksploziju. Prekidač je ili prekidač otporan na eksploziju ili instaliran dalje od eksplozivnog područja. Ovaj je model prikladan za industrije kao što su kemijsko inženjerstvo i farmacija i može se koristiti za ispuštanje zapaljivih nehlapljivih plinova. Postupak ugradnje isti je kao kod običnog ventilatora s aksijalnim protokom T30, a njegova sigurnost zadovoljava zahtjeve zaštite od eksplozije posebnih industrija.
Priručnik za pokretanje aksijalnog ventilatora T30 – osnovne mjere opreza Krovni ventilator s aksijalnim protokom T30 industrijski ispušni ventilator
I. Temeljna sigurnosna načela rada
– Prije rada važno je osigurati osobnu zaštitu. Nosite izolirane rukavice i protuklizne radne cipele. Duga kosa mora biti svezana. Široka odjeća ili nakit strogo su zabranjeni kako bi se spriječilo zapetljavanje u rotirajuće dijelove.
Prije početka operacije, radni prostor mora biti očišćen. Znak upozorenja s natpisom "Oprema se pokreće, ulaz zabranjen" trebao bi biti postavljen kako bi se osiguralo da se nevažno osoblje evakuira u sigurno područje, sprječavajući ozljede uzrokovane udarom protoka zraka ili odvajanjem komponente.
Sve radnje mora izvoditi ovlašteno osoblje koje je prošlo specijaliziranu obuku. Neprofesionalcima je strogo zabranjeno dirati prekidače na upravljačkom ormaru, ožičenje motora i rotirajuće dijelove ventilatora. Tijekom održavanja potrebno je strogo poštivati postupak "isključivanje - oznaka - zaključavanje".
U slučaju bilo kakvog hitnog slučaja tijekom procesa pokretanja (kao što je ulazak neovlaštenog osoblja ili glasna neuobičajena buka iz opreme), odmah pritisnite gumb "Zaustavljanje u nuždi" na upravljačkom ormariću, prekinite napajanje i zatim nastavite s daljnjim rukovanjem. Strogo je zabranjeno izravno utjecati na opremu dok ona radi.
II. Posebne mjere opreza za operacije pokretanja
Ventilator s aksijalnim protokom dizajniran je sa značajkom "startanja bez opterećenja". Zatvoreni zračni kanal uzrokovat će naglo povećanje otpora protoka zraka, što će dovesti do preopterećenja motora i okidanja. Ako to potraje dulje vrijeme, izgorjet će namoti motora.
Nemojte pokretati u uvjetima gubitka faze ili nenormalnog napona. Prije pokretanja potrebno je multimetrom provjeriti trofazni napon kako bi se osiguralo da odgovara nazivnom naponu motora, a trofazna neravnoteža ne smije biti veća od 2%.
Smjer vrtnje impelera ventilatora mora biti u skladu sa smjerom strelice naznačenom na kućištu ventilatora.
Razmak između dva uzastopna pokretanja istog ventilatora ne smije se skratiti. Za ventilatore snage ≤15 kW, interval ne smije biti manji od 10 minuta; za one sa snagom >15kW, interval ne bi trebao biti manji od 15 minuta. Ovo je kako bi se spriječilo starenje izolacije uzrokovano preostalom toplinom u namotima motora koja se ne rasipa. Ležajevi motora ventilatora ne zahtijevaju održavanje.
Strogo je zabranjeno pokretati opremu bez provođenja mehaničkog pregleda prije pokretanja. Nemojte pokretati opremu dok se rotor ručno ne okrene kako bi se potvrdila njegova fleksibilnost, kako bi se spriječilo pregorijevanje ležaja ili oštećenje rotora zbog zaglavljivanja ili nedostatka ulja.
Nemojte nasilno pokretati u nepovoljnim uvjetima. Za vrijeme grmljavinske oluje, kada vanjski ventilatori naiđu na jak vjetar (brzina vjetra > 10 m/s), ili kada koncentracija prašine/korozivnih plinova premaši standard, pokretanje treba zaustaviti kako bi se spriječio kvar opreme ili sigurnosne nezgode.
III. Ključni zahtjevi za praćenje rada
Prvih 15 minuta nakon pokretanja kritično je razdoblje praćenja. Tijekom tog vremena, struja motora, temperatura ležaja i vrijednosti vibracija trebaju se bilježiti svakih 5 minuta. Struja bi trebala biti stabilna unutar ±10% od nazivne vrijednosti, temperatura ležaja ne bi trebala prelaziti 75 ℃, a vrijednost vibracija ne bi trebala prelaziti 4,5 mm/s (specifične vrijednosti ovise o priručniku za opremu).
Potrebno je praćenje zvuka rada opreme u stvarnom vremenu. Normalan zvuk trebao bi biti postojano "zujanje". Ako se pojave oštri neuobičajeni zvukovi, zvukovi povremenih udaraca ili zvukovi trenja, stroj se mora odmah zaustaviti radi pregleda kako bi se isključili problemi poput trljanja impelera o kućište ili neuobičajeni zvukovi iz ležajeva motora.
Pažljivo promatrajte instrumente i indikatorska svjetla kontrolnog ormarića. Ako se prijave greške kao što su "prekomjerna struja", "prevelika temperatura" ili "gubitak faze", odmah zaustavite stroj. Tek nakon što se kvarovi uklone i alarmi ponište, stroj se može ponovno pokrenuti. Strogo je zabranjeno raditi s greškama.
IV. Napomene o održavanju opreme i njihovim korelacijama
Prije pokretanja svaki dan, zaštitna mreža na ulazu zraka ventilatora i okolni otpad moraju se očistiti kako bi se osigurala dobra ventilacija i odvođenje topline. To sprječava usisavanje krhotina u ventilator i oštećenje impelera ili povećanje temperature motora zbog lošeg odvođenja topline.
Prašinu rotora treba čistiti jednom mjesečno, posebno za ventilatore koji se koriste u prašnjavim okruženjima. Nakupljanje prašine može uzrokovati neuravnoteženost rotora, povećavajući početno opterećenje. Prilikom čišćenja potrebno je isključiti struju i učvrstiti impeler kako bi se spriječilo slučajno okretanje.
Sve situacije pregleda, pokretanja i rješavanja kvarova moraju se detaljno zabilježiti u „Obrascu zapisa o radu i održavanju aksijalnog ventilatora“, uključujući vrijeme pokretanja, podatke o parametrima, pojave kvarova i rezultate rukovanja. Evidenciju treba čuvati najmanje godinu dana. Za BT30 ventilatore otporne na eksploziju posebnu pozornost treba obratiti na to da je kutija za ožičenje dobro zabrtvljena, a prekidači otporni na eksploziju trebaju se koristiti ili instalirati u neeksplozivnim područjima kako bi se spriječilo da električna iskra izazovu opasnost.
